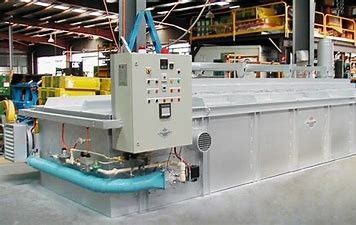

노 터치 스크린 제어를 코팅하는 300000Kcal/H 전기 아연

주요 인자는 마지막이고 승인된 디자인의 대상입니다

메아스. 노 형태 20000mm×2500mm×3500mm (양생 섹션의 길이가 13m입니다)의

최대 평가된 경화 임시. 330C

속도의 v=0.25~0.45m/min을 운반합니다

메시 벨트 1000 밀리미터의 폭

목구성 300 밀리미터의 실효 높이

300000Kcal/h의 기체 가열 능력

설비 용량 25.2KVA

조작 패널 터치 스크린 / 영어 & 중국어

온도 조절식 ±5C

양생 기술 로딩 → levelling→ 예비 가열 → 경화 → 냉각과 언로딩의 운영 과정

구조와 기술

주로 구조화되의 로딩과 언클로딩 부분, HL 냉각 시스템이 단위, 몸, 열풍 공기 발생과 순환 시스템, 전기 제어 시스템과 기타를 운반합니다. 그것은 특별히 게오메트 코팅 (그리고 다른 것 브랜드 아연 플레이크 코팅에 적합하, 어떤 문제 수기 또는 용매 기반 페인트를 위해) 설계됩니다. 높은 것은 자동적으로 규제된 메쉬 과일의 부패의 속도로 통제했습니다, 그것이 완전히 모든 경화 공정을 충족시킬 수 있습니다.

장하 구간 :

여기에서 로딩은 연단에서 연설하고, 유닛이 설계된다고 알립니다. 평활원 코팅층을 가지고 있기 위해, 레벨링의 적당한 거리는 고려합니다.

언로딩 섹션 :

여기에서 언로딩은 연단에서 연설하고, 유닛이 설계된다고 알립니다.

냉각 시스템 :

냉각 셀, 제공과 토출팬들과 통풍관으로 만들어진 HL 냉각 시스템의 기능은 치료된 일부를 냉각시키는 것 실시하는 것입니다. 높은 외부 회전자 원심분리기 팬은 채택됩니다. 그리고 단열은 전지의 출구와 진입에 구축됩니다.

유닛을 운반하세요

드라이브 체인 (40Mn), φ27㎜ 이음새가 없는 스틸은 tube3, (M6에 적당한) 스테인레스 강 메시 벨트, 감속함, 텐션 장치, 구동 사슬톱니, 구동축과 트랙을 지지합니다 .

신체

다음을 포함하여 여기에서 몸은 습식 끔찍한 시스템과 뜨거운 분사공기 발생과 순환 시스템을 포함합니다 :

신체는 예비 가열과 경화 양구간을 포함합니다. 예비 가열은 주로 높은 트엠프레처의 코팅층에서 낮은 트엠프레처와 양생 섹션 솔리디프리스의 습식인 것 제거하게 합니다. 모든 트엠프레처스는 이러한 양구간에 규제되고 제어될 수 있습니다. 180 밀리미터 두께 규산알루미늄은 내벽 (1.5mm 스테인레스 강판)과 외벽 (1.5 밀리미터 추운 압연 후판) 사이에 충전됩니다. 열 채널을 감소시키고 열 확장성을 보증하기 위해, 모든 판형 안쪽과 바깥쪽은 밀봉되지는 않습니다.

습식 끔찍한 시스템

주로 누기뽑기 팬과 튜브를 포함하는 이 시스템이 평평해지는 것 이후와 도료로부터의 난방이 최고 도포 면에 도달하기 위해, 층을 이루는 동안 습식인 휘발성인 것의 제거합니다.

뜨거운 분사공기 발생과 순환 시스템 :

이런 종류의 시스템의 두 세트가 있습니다. 하나는 전기 가열의 그런데 예비 가열을 위한 것이고 다른 것 기체 가열의 그런데 경화를 위한 것입니다. 노와 버너 사이의 열 교환을 달성하기 위해 둘다 에어블로어를 채택합니다.

순환 팬들과 튜브는 주로 열풍 환기시스템을 위해 설계됩니다. 그리고 강관은 2.0 밀리미터 스테인레스 강으로 만들어집니다.

언로딩 유닛

그것의 기능은 노의 메시 벨트에서 재활용 건으로 코팅된 일부를 언로딩시키는 것입니다 .

평판 링크 체인의 위드네스스 :270 밀리미터

속도를 운반하세요 :2.5 분 Ｍ /

감속함 :0.75KW

전기 제어 시스템 :

쉽게 터치 스크린 작전이 채택되어서 당신은 고로의 모든 조치, 장치, 속도 조정 장치, 뜨거운 분사공기 발생과 순환 시스템, 가열 트엠프레처 감지, 습식 끔찍한 시스템과 기타를 운전하는 메시 벨트를 제어하는 것과 같은 것을 제어할 수 있습니다.
